2024年,“新质生产力”写入中国政府工作报告,以科技创新为核心,推动千行百业数智化跃迁。
深圳市住建局积极响应,提出加速构建现代化产业体系,打造BIM现代集聚新产业,点名华阳国际等企业为BIM研发先行,推动行业数字化转型。
我们将不负期待,系列推文聚焦华阳BIM硬核实力,敬请期待。
随着BIM技术应用的普及,BIM模型将逐步替代图纸作为主要信息载体,越来越多的工作场景将直接使用BIM模型进行协同工作,大量的项目正在积极探索“一模多用”、“一模到底”。
如何提升运行效率,降低硬件要求,优化协作体验,BIM模型轻量化,势在必行,迫在眉睫。为此,华阳城科研发出轻量化+识图双引擎技术。
①
CAPOL X
轻量化引擎
6年自主研发,广泛应用于众多产品与项目,促进设计、施工、造价多个专业领域协同。

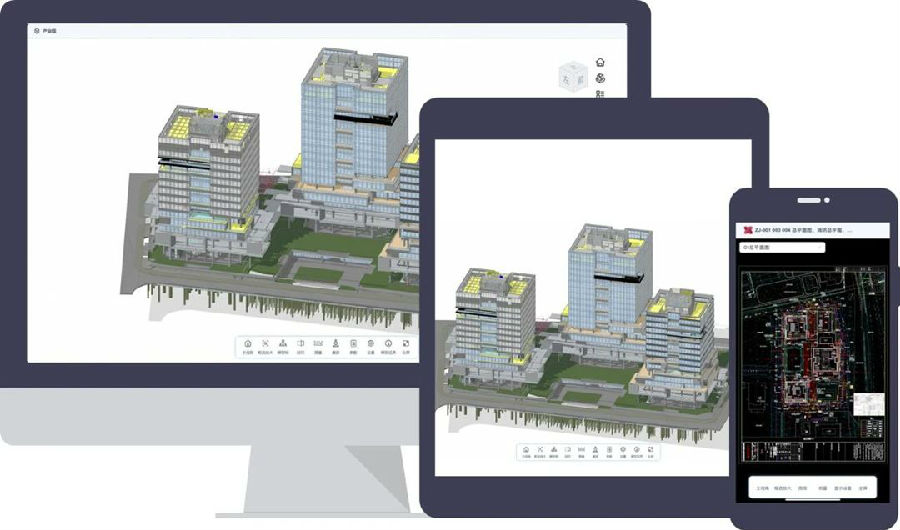

△CAPOL X 跨平台轻量化引擎
丨技术亮点:
▲数据转换强大:支持30+种工程文件格式的轻量化,包括Revit、IFC、SZ-IFC、SKP、3DM、DGN、DWG等主流格式,将复杂的BIM模型转换为轻量化的数据格式,降低数据传输和处理的难度,经过实际项目数千万个图模文件的真实转换。
▲轻量化效率高:目前文件轻量化成功率超过99.95%,Revit模型压缩比达到20倍,大部分DWG图纸转换在10秒左右,100M模型2分钟左右,效率极高。
▲无需安装插件:基于跨平台的WEBGL图形协议,实现高性能的2D/3D可视化技术,在浏览器端及移动端轻松查看BIM模型。
▲秒级加载:在入门级独立显卡硬件配置下,绝大部分DWG图纸实现秒级加载,100M左右的Revit模型也在3~5秒左右完成加载。
▲全专业模型加载:如龙华设计产业园项目,全专业模型加载,亿级三角面流畅渲染。
▲国产信创兼容:符合政府平台建设需求,保障国家信息安全。目前已兼容了麒麟操作系统、达梦数据库等国产环境,正在积极参与国产信创适配的第三方评测认定。

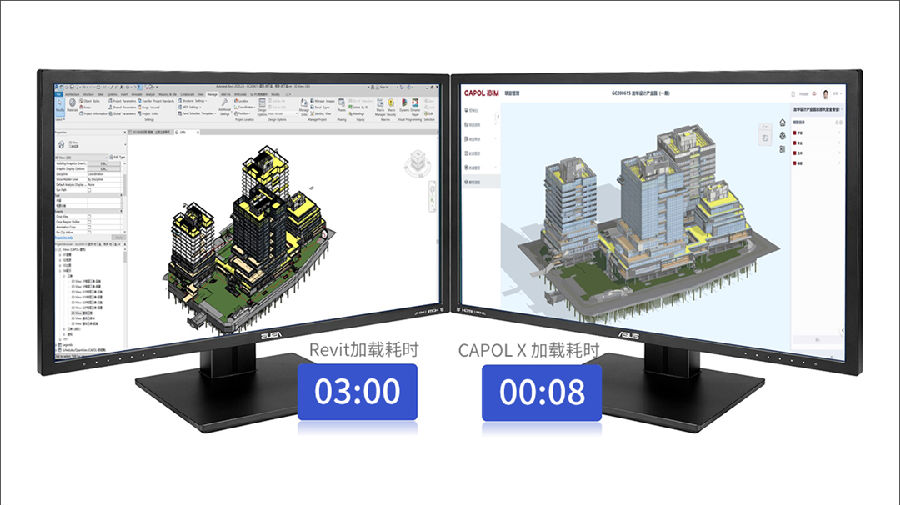

△BIM模型加载速度对比
丨技术价值:
▲大幅降低BIM应用成本:减少BIM模型数据大小,显著降低BIM应用成本门槛,无插件便捷访问,确保模型数据高效流通与安全共享,为跨专业协同设计铺设技术桥梁。
▲BIM应用可视化,所见即所得:通过二三维可视化的图形能力,帮助用户更直观地理解模型数据,利用引擎精准渲染,模型漫游、测量、剖切等所见即所得的功能,有助于用户在业务中决策和问题发现。
▲解决跨专业的模型可视化集成以及数据集成:帮助方案设计、初设、施工深化等各个阶段的各专业模型叠加应用,有利于各专业之间协同设计,提高设计质量,目前支持RVT、IFC、SZ-IFC、SKP、3DM、DGN、FBX、OBJ、DWG等专业格式的模型叠加显示。
▲支持大规模模型的处理:通过独有的轻量化技术,将大规模数据进行有效压缩与管理,帮助系统占用更小的存储空间,提供稳定的可视化服务。

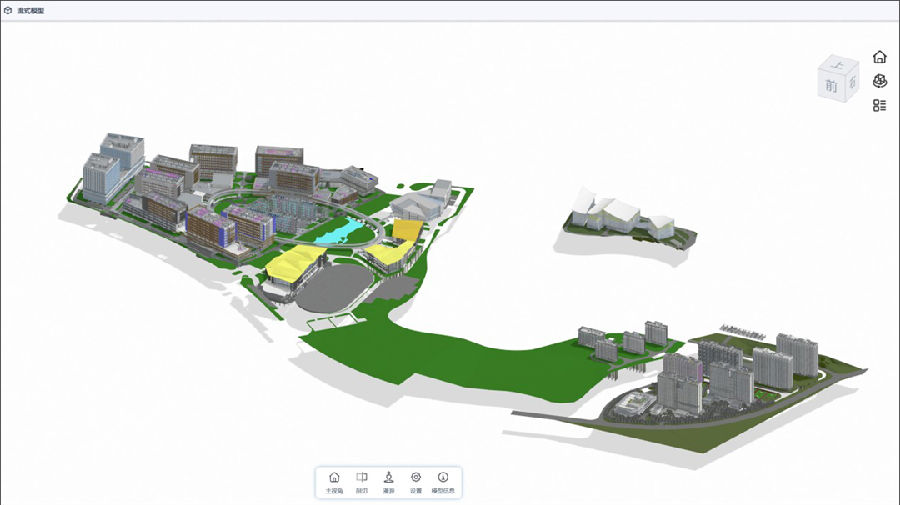

△超大规格模型同屏加载
②
CAPOL A
识图引擎
图纸查找又快又准,图纸信息识别提取自动化,支持智能化搜图,结构化看图,自动化用图,工程效率迅速提升。
△CAPOL A识图引擎
丨技术亮点:
▲识图准确率高:在经过数万份图纸的识图验证测试中,华阳国际的图纸识别成功率高达95%,识别准确率平均超过90%,凸显智能算法卓越效果。
▲识图速度快:识别图纸图框、图名、轴网等信息,平均每张图纸消耗500毫秒,实现对千万级海量图纸的快速检索。

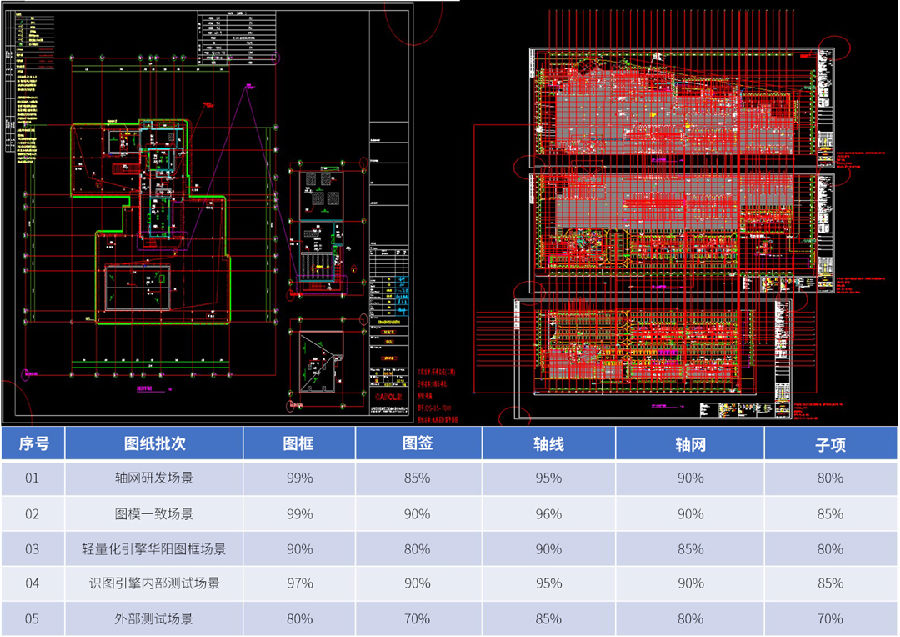

△图纸要素识别率
丨技术价值:
▲BIM识图能力大幅提升:基于图形、图像、语义+AI的系统性方案,能增强计算机对图纸的理解,结合业务场景,图纸图框、图名、轴网等图面信息识别成功率与正确率能达到80%以上。
▲推进大量工程图纸的业务对象结构化:结合图纸业务表达特征,其结构化可划分为图面级和构件级,图面级主要是结构化图框、轴网信息等信息,形成涵盖业务逻辑和空间关系图纸集,构件级主要是理解图面表达的墙、柱、门、窗、楼梯、空间等建筑元素,通过深度理解图纸内容,推动工程图纸向高度结构化转变,加速图纸信息的提取与利用,为自动化工作流程和智能化决策提供坚实基础。

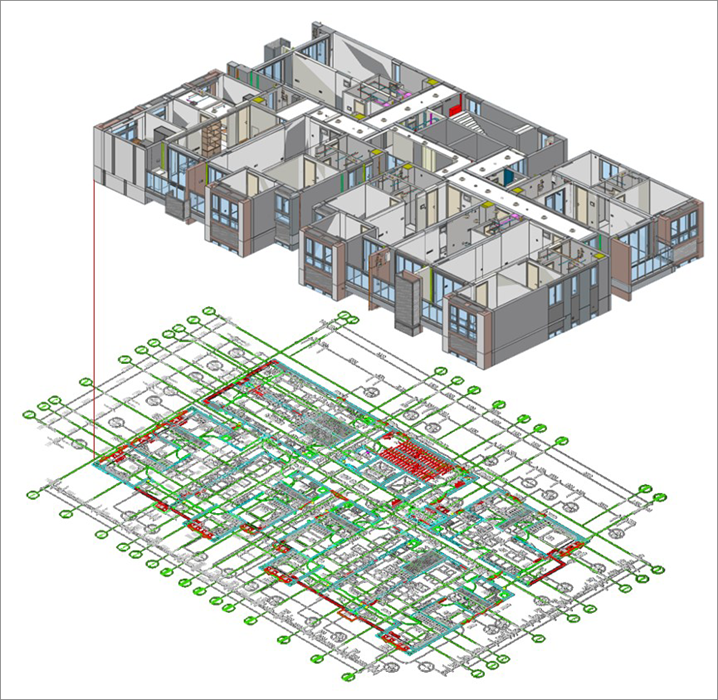

▲实现图纸和模型自动对比和智能审查:支持图纸和模型在业务语义上自动匹配,空间位置上自动定位,极大提升图模联合审查的效率。
△识图引擎图模定位
③
所应用平台

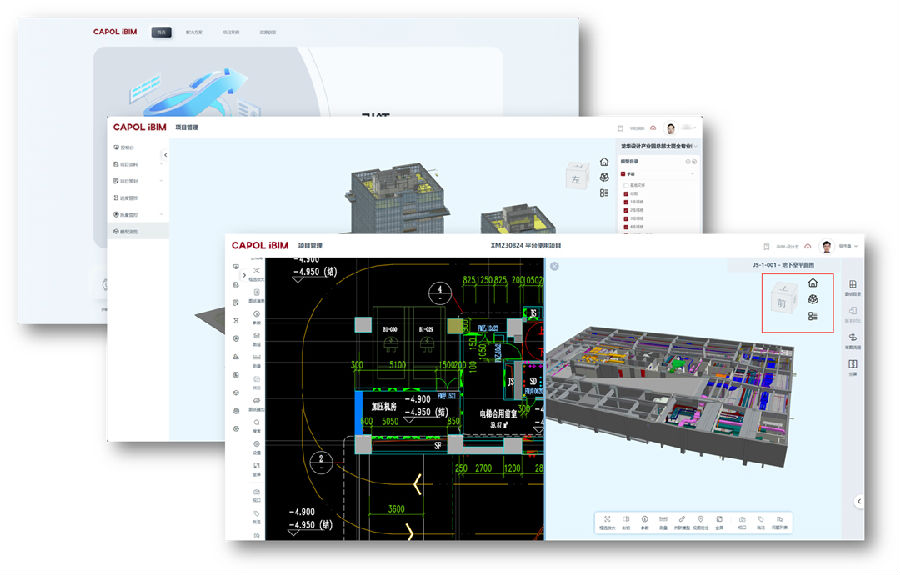

▲华阳CAPOL iBIM平台:通过轻量化与识图双引擎的能力集成,助力华阳国际打造建筑全产业链在线项目管理平台CAPOL iBIM平台,实现基于BIM的建筑全产业链数据互联互通,多端数据协同,帮助打通设计、施工与造价全过程业务。
△CAPOL iBIM平台
▲CAPOL iBIM 助手APP:基于轻量化引擎的跨平台渲染的能力,助力平台在移动端快速集成融合,在手机、平台端上实现了DWG图纸一致性的浏览效果,随时随地在移动设备上快速查看图纸、处理文件、审批审查以及培训等功能,让CAPOL iBIM平台延伸使用场景。

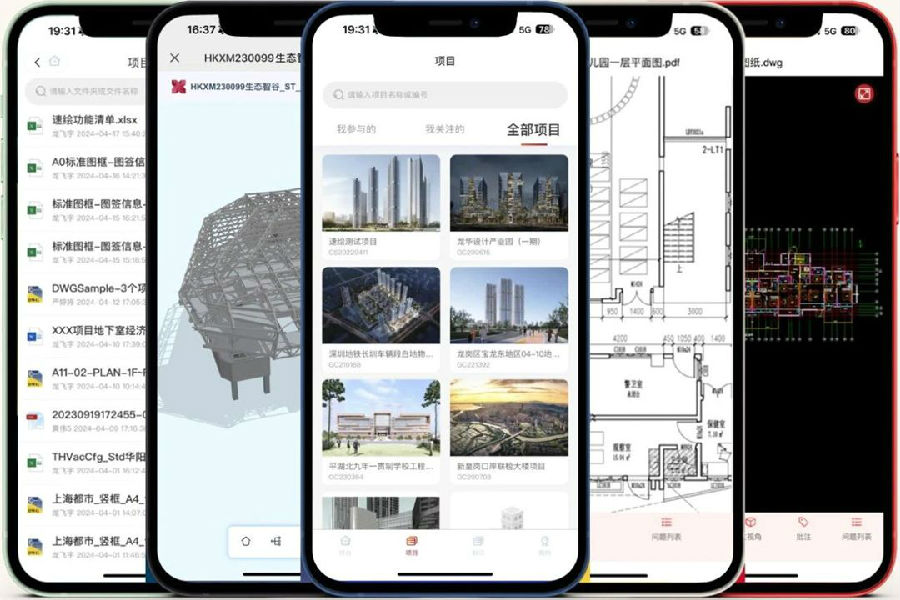

△CAPOL iBIM 助手APP
▲开发者平台-CAPOL X:基于轻量化引擎、识图引擎打造的一站式开发者平台,为建筑项目全周期的业务提供图形能力与识图能力,提供简易的接入方式以及完善的API文档,提供完整的数据管理,赋能建筑工程行业的数字化建设,与生态伙伴共创。

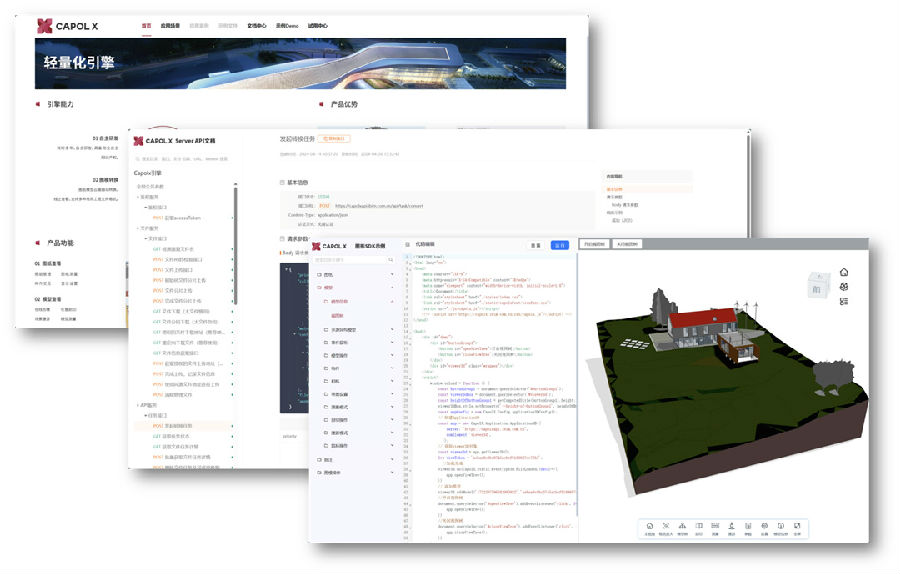

△开发者平台
注:文中所有信息和内容均为纯文化交流所用,非项目实际实施和批复许可,不构成销售承诺和交付承诺
